DC TYPE STEADY RESTS (LUNETTES)

L30000416

Product Parameters

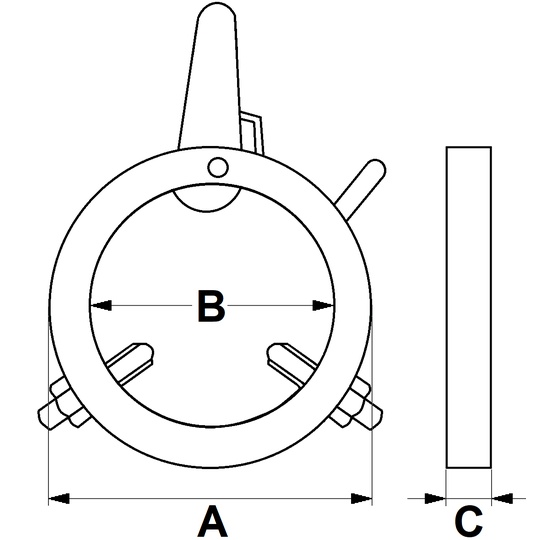

IMTE No. Part No. Clamping Range A B C
IMT202608 DC-13 Ø6 ~ Ø14 36 18 9
IMT202609 DC-22 Ø13 ~ Ø24 48 28 9
IMT202610 DC-30 Ø20 ~ Ø33 58 38 11
IMT202611 DC-40 Ø31 ~ Ø42 68 48 11
IMT202612 DC-50 Ø35 ~ Ø50 78 58 11
IMT202613 DC-60 Ø40 ~ Ø62 89 68 11
IMT202614 DC-80 Ø60 ~ Ø80 119 88 13
IMT202615 DC-100 Ø80 ~ Ø100 140 109 13
Unless otherwise specified, all dimensions are in millimeters
